PC-60m91のケーブル配線

 PC−60m91(RGBディスプレイケーブル)は、通常のケーブルとは違い、専用モニタ(PC−60m43、PC−KD201等)で、15色表示できるようになっていますが、配線が特殊なため、紛失したり故障したときは、なかなか手に入りにくいです。しかし、自作すれば何とかできそうなので、ここに配線パターンを紹介します。なお、自作する際は各人の責任において作成し、この配線図を元に作成されたケーブルによって、ディスプレイ及び本体に障害が起きても、当方は一切責任を負いませんので、製作には十分注意してください。

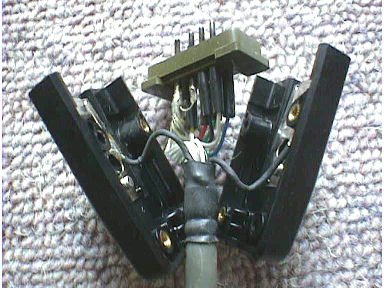

図1 PC−60m91の配線

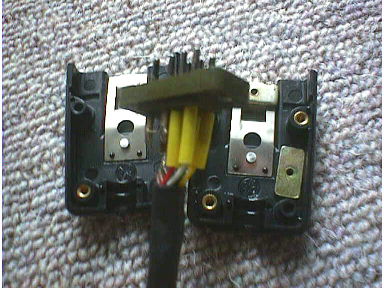

図2 PC−8091Kの配線

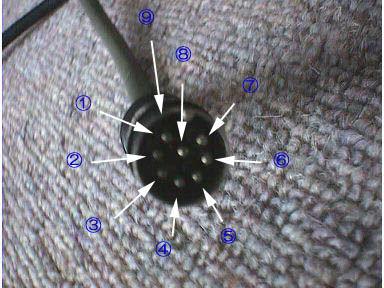

図3 8pinDINコネクタ

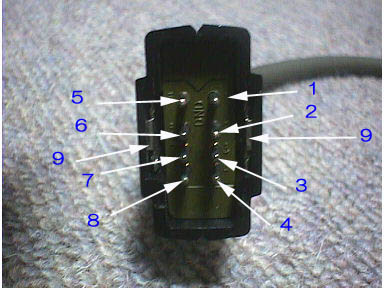

図4 ディスプレイ側コネクタ

用意するもの
8pinのDINコネクタ
8pinのデジタルRGBコネクタ
9芯ケーブル

PC−60m91の配線(図3、図4の番号に対応)
@−2
A−未使用
B−7
C−5、6、9
D−8
E−1
F−3
G−4
H−5、6、9

参考までに、8091Kの配線も紹介しておきます。
@−2
A−未使用
B−7
C−1、5、6
D−8
E−未使用
F−3
G−4
H−未使用
