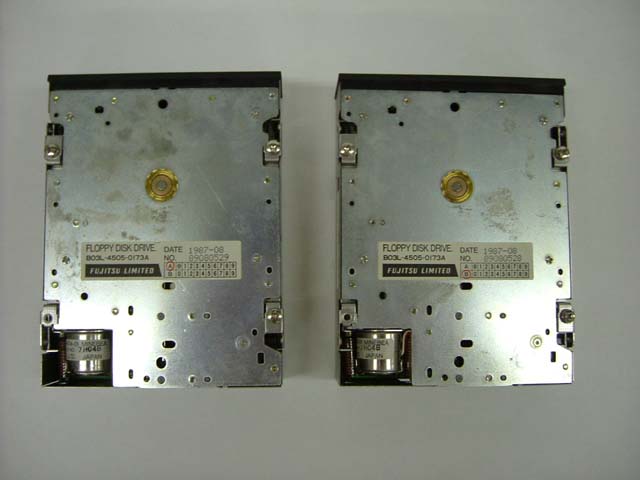

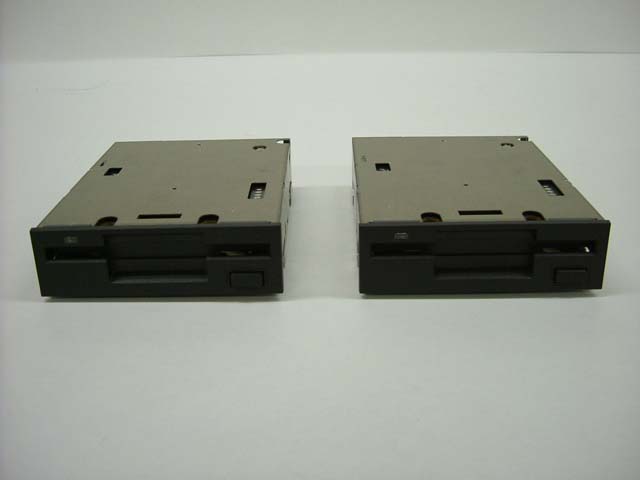

図２　ドライブを正面からみたところです。
ドライブ切替スイッチは０，１，２，３の４段階切替となっていて、それぞれドライブ１〜４に割り当てられています。

図３　実際に装着したところです。下が純正１ＤＤ、上が２ＤＤを装着したドライブです。見かけ上あまり変化がわかりません。

図４　２ドライブとも２ＤＤドライブ１が１ＤＤ、ドライブ２が２ＤＤの２種類に分けて行ってみました。

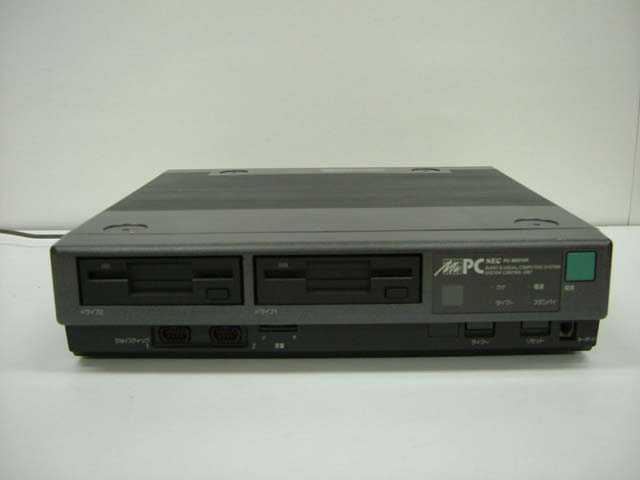

これは、２ドライブとも２ＤＤを使った、ＰＣ−６６０１ＳＲです。

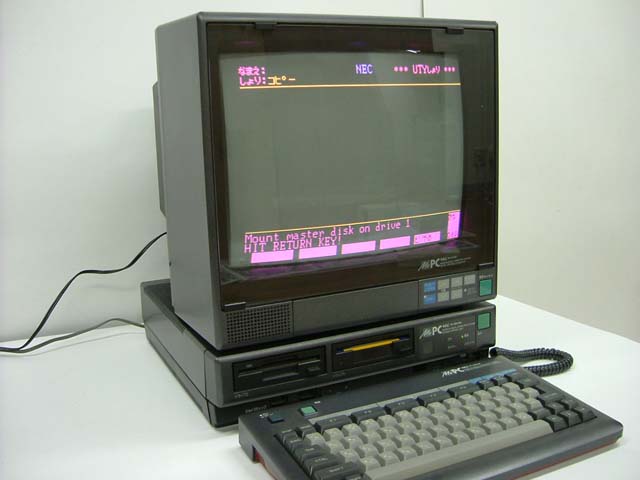

図５　ユーティリティディスクを立ち上げた画面です。ここで、バックアップを選択して４を入力します。

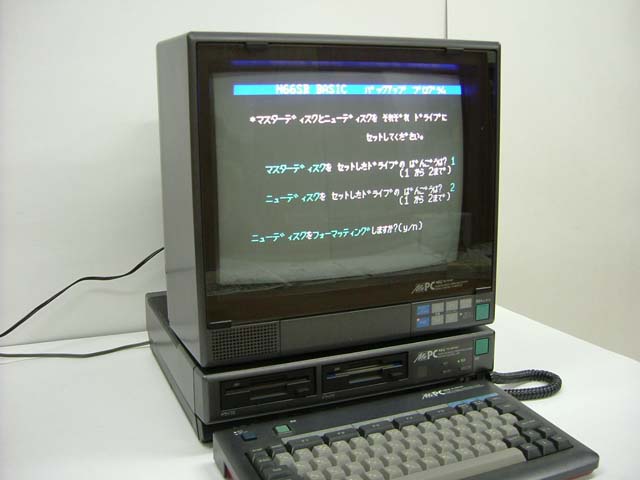

図６　ドライブの番号が１と２を入力してエラーが出ないということは、２ドライブとも認識していることを意味しています。
もし１ドライブだけなら「ドライブのばんごうは？」と聞いてきません。

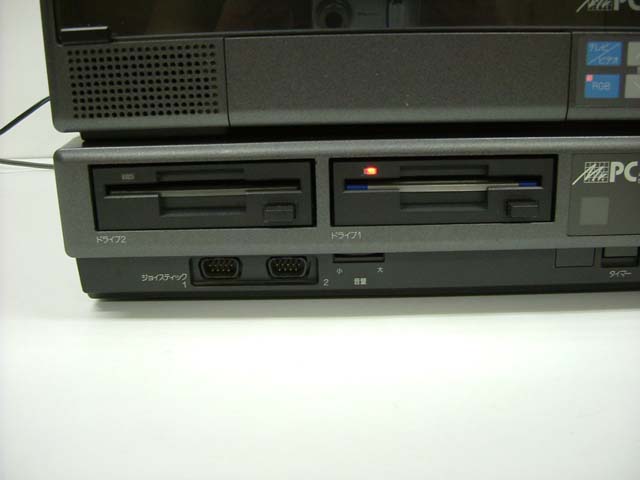

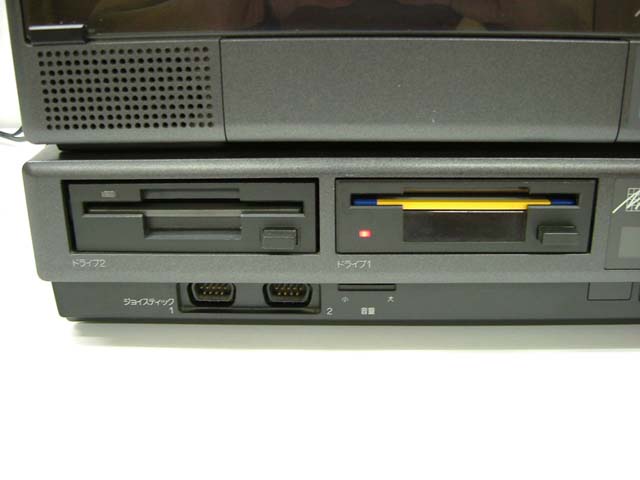

図７　ドライブ１のアクセスです。

図８　ドライブ２がアクセスしているところです。

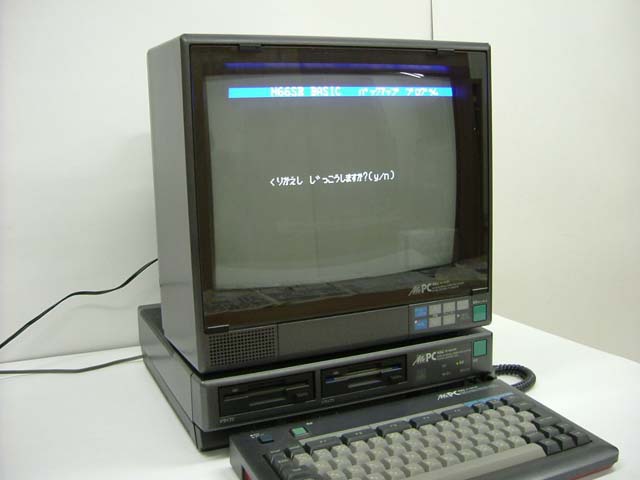

図９　無事にコピーが終了したところです。これで２ドライブとも２ＤＤであってもちゃんと動作します。

図１０　今度の写真は、ドライブ１が１ＤＤの純正ドライブ、ドライブ２が２ＤＤ搭載のＰＣ−６６０１ＳＲです。

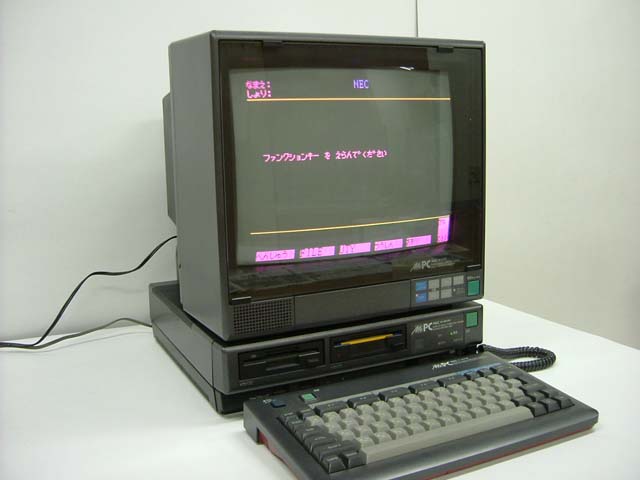

図１１　日本語ワープロ立ち上げてみました。

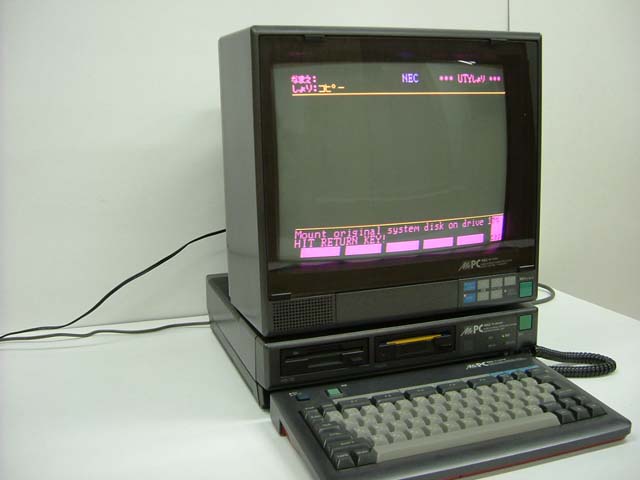

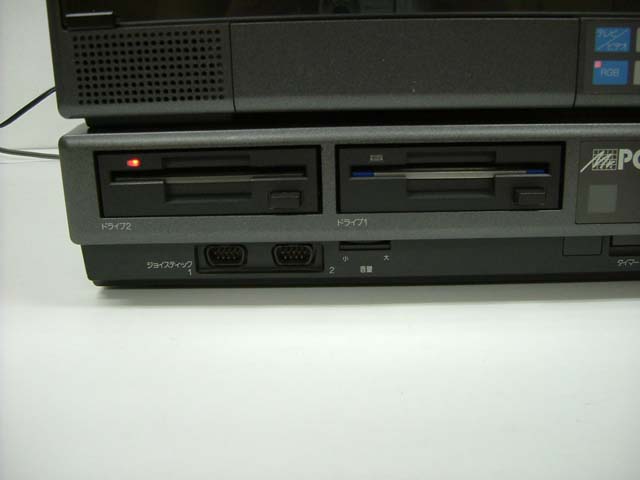

図１２　今度もコピーしてみます。こちらはドライブ１です。

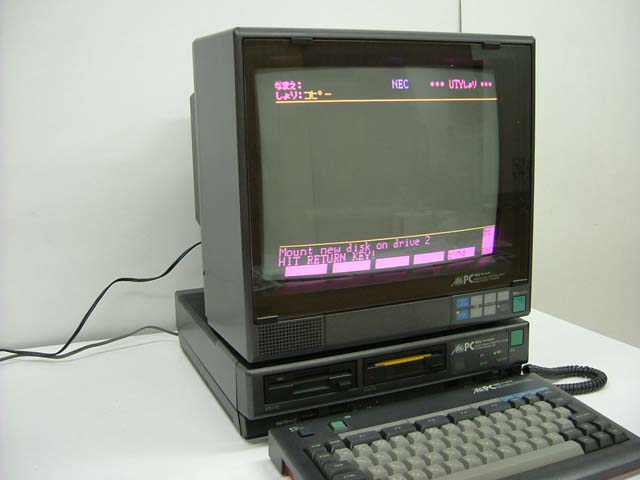

図１３　こちらはドライブ２です。ｄｒｉｖｅ２ というメッセージが出たなら２ドライブとも正常に認識していることを表します。

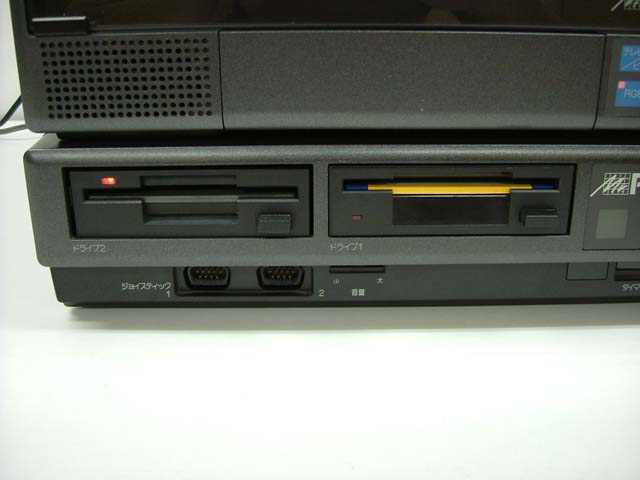

図１４、図１５　ドライブ１、ドライブ２がアクセスしているところです。ちゃんと動作していることがわかります。

図１６　コピーが正常に終了しました状態です。このように、片方だけ２ＤＤでも正常に動作します。
