PC-6601に５インチ２ＤのＦＤをつけよう！

　ＰＣ−６６０１は、通常３．５インチのＦＤがついてますが、６００１やｍｋ２のように、５インチのドライブをつけられないかということで、これまた入手が容易な５インチの２Ｄドライブを接続してみました。情報を提供していただいた加藤さんに感謝いたします。
なお、この紹介はあくまでも参考資料であって、実際に作業をする際は各人の自己責任において行ってください。万が一本体及び人体等に障害が起きても、当方は一切責任を負いませんので、ご理解の上、十分注意して作業を行ってください。

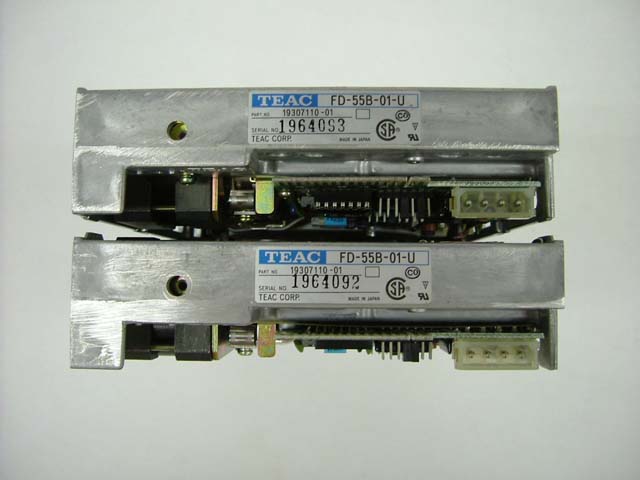

図１　ＴＥＡＣ製品の型番を写したものです。ＰＣ−８８シリーズなどで使われている ドライブです。

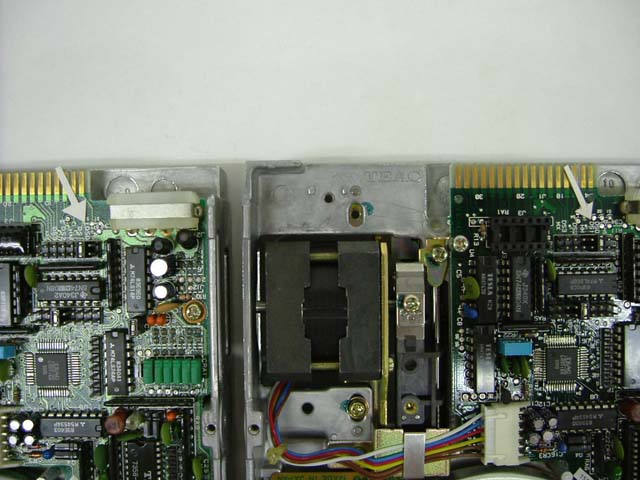

図２　ディップスイッチをアップにしたものです。矢印の部分がそうです。ドライブ１のディップスイッチは０、ドライブ２のディップスイッチは１です。

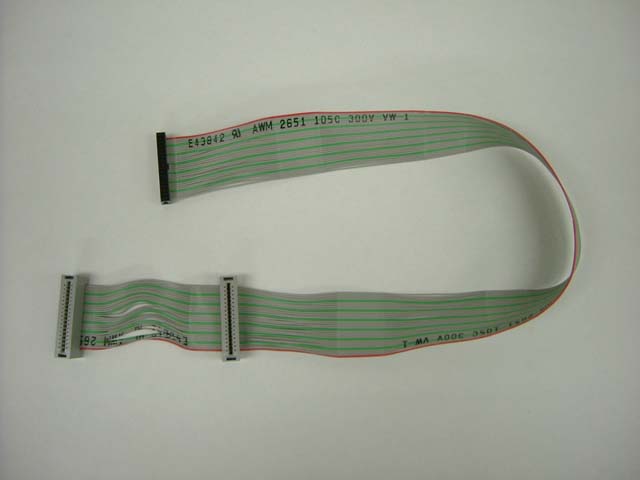

図３　使用したフラットケーブルです。

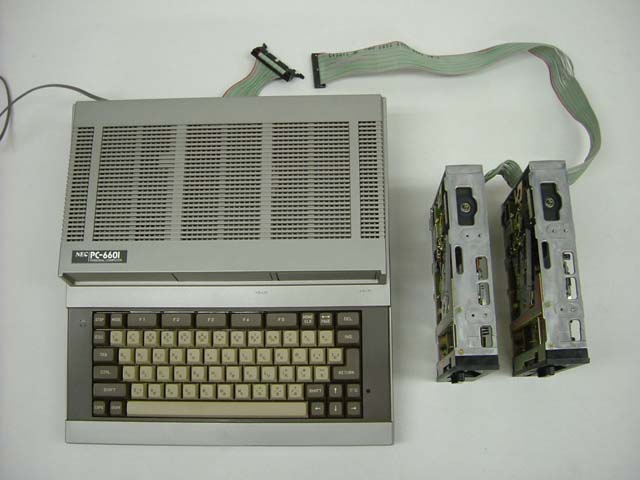

図４　実際の接続方法です。これは、３．５インチのときと同じです。

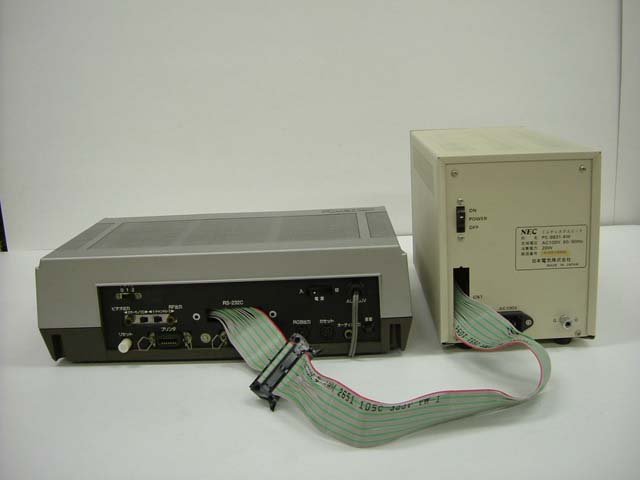

図５　背面の接続状態です。

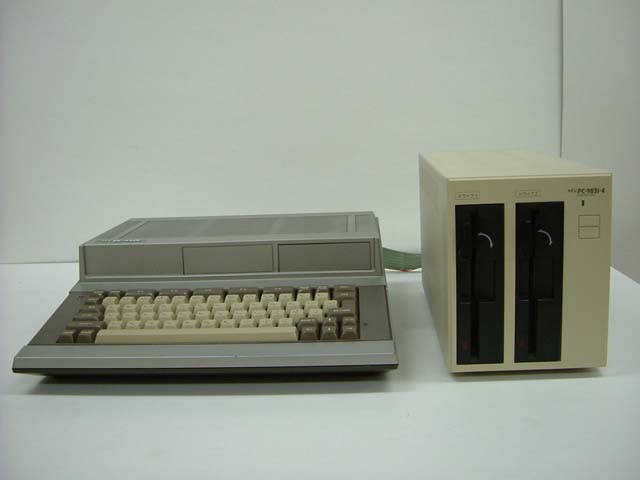

図６　正面から撮った状態です。５インチの筐体は、ＰＣ−９８シリーズのＰＣ−９８３１−４Ｗを使いました。

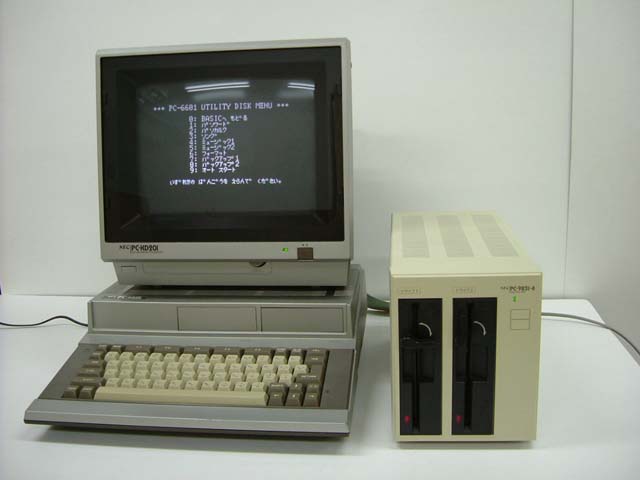

図７　３．５インチのユーティリティディスクを５インチに媒体変換させて走らせたものです。これはユーティリティディスクを立ち上げたところです。

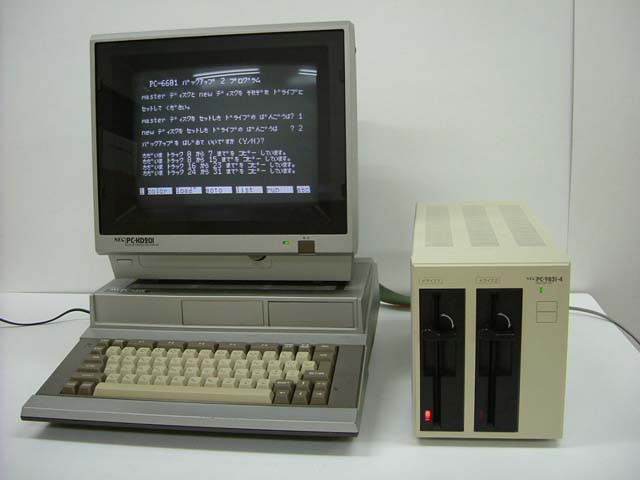

図８　バックアップ２のプログラムを走らせてドライブ１がアクセスしているところです。

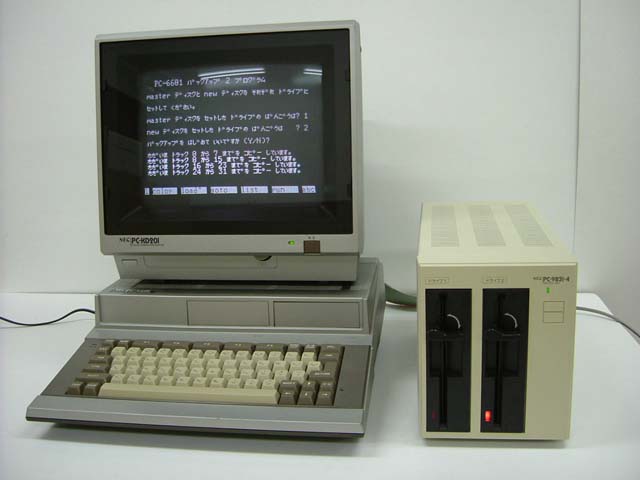

図９　ドライブ２がアクセスしているところです。

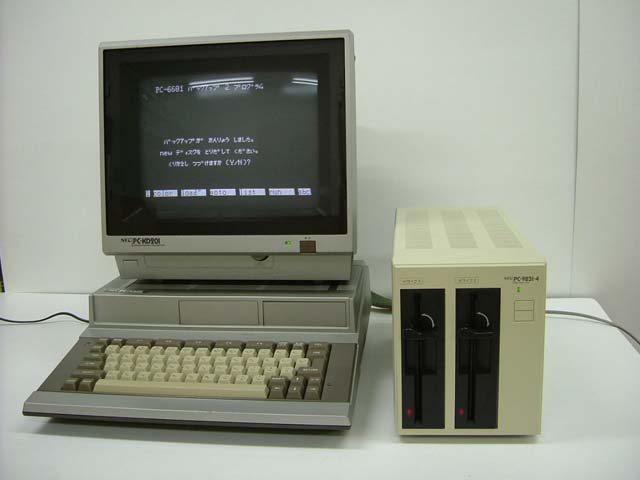

図１０　無事にコピーが終了したところです。これで５インチの２ドライブも認識することがわかるかと思います。

用意するもの
ＰＣ−６６０１・・・１
５インチ２Ｄ（使用したものはＴＥＡＣ製FD-55B-01-U）・・・２
５インチＦＤ筐体（ＰＣ−９８３１−４Ｗかそれに準ずるもの）・・・１
ＰＣ−６６０１に内蔵のＦＤフラットケーブル・・・１
