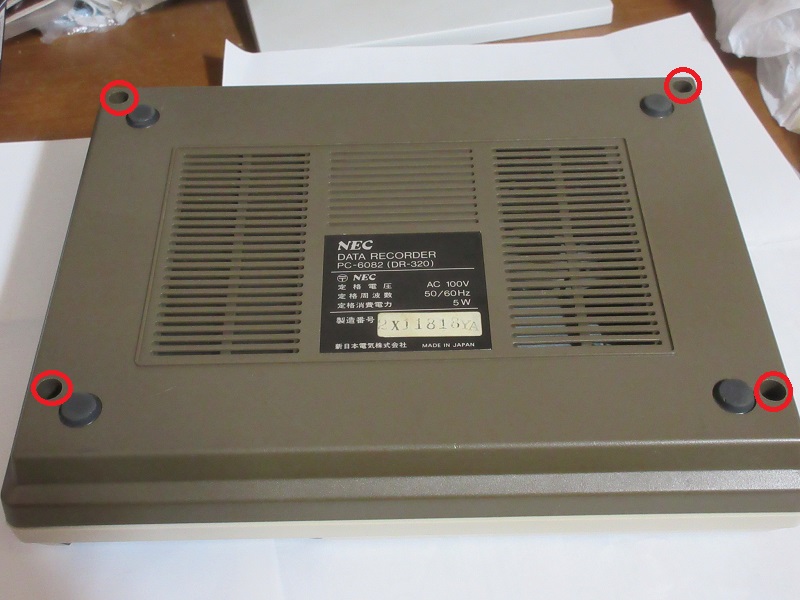

図１　PC-6082を裏返して、赤丸印の４か所のねじを外します。

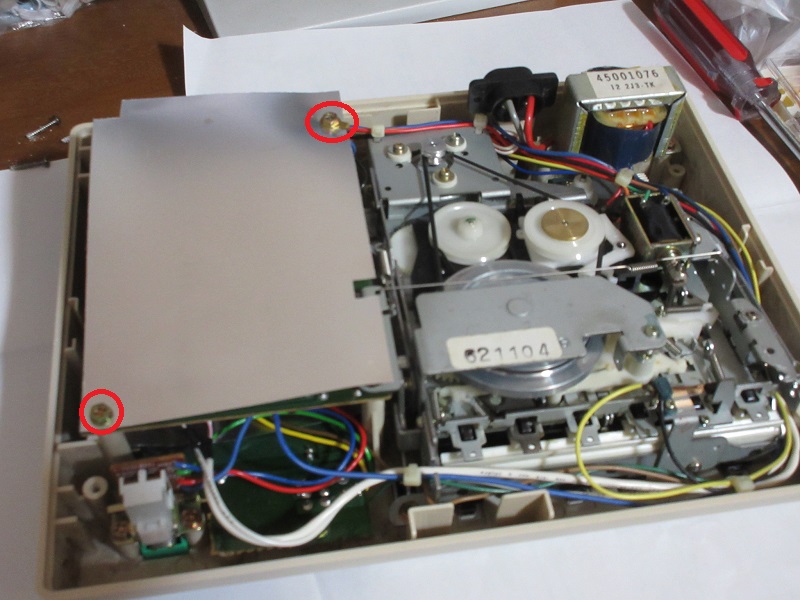

図２　被膜シートのねじ２か所を外します。

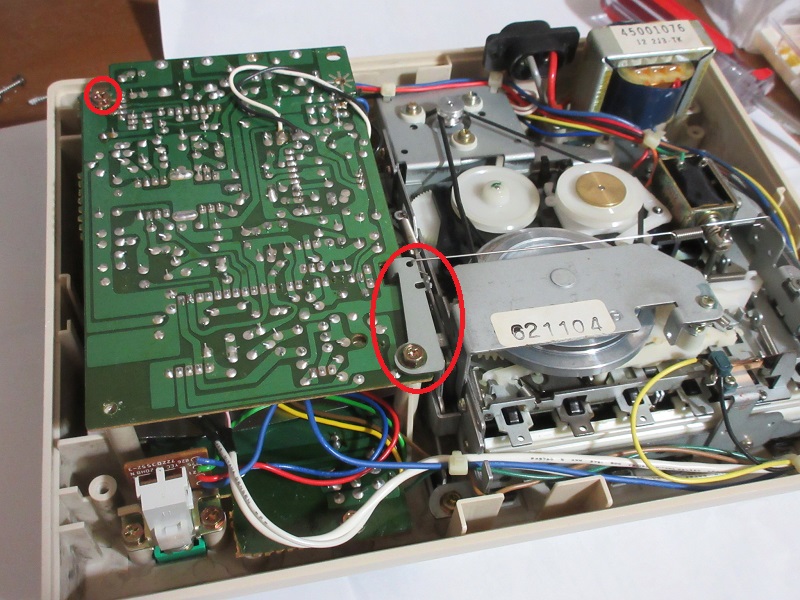

図３　２か所のねじを外します。下のねじは、録音スイッチの連動ばねとつながっているのでこれも外します。

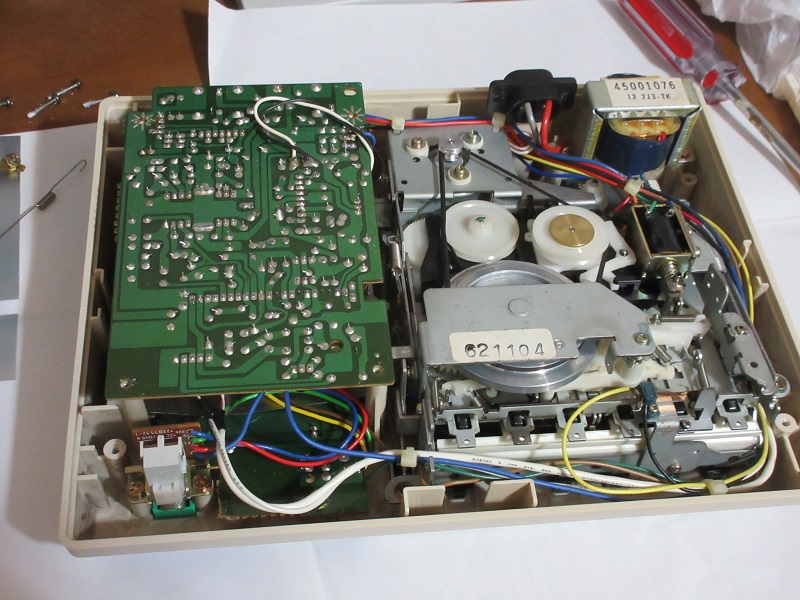

図４　ねじを外した状態です。

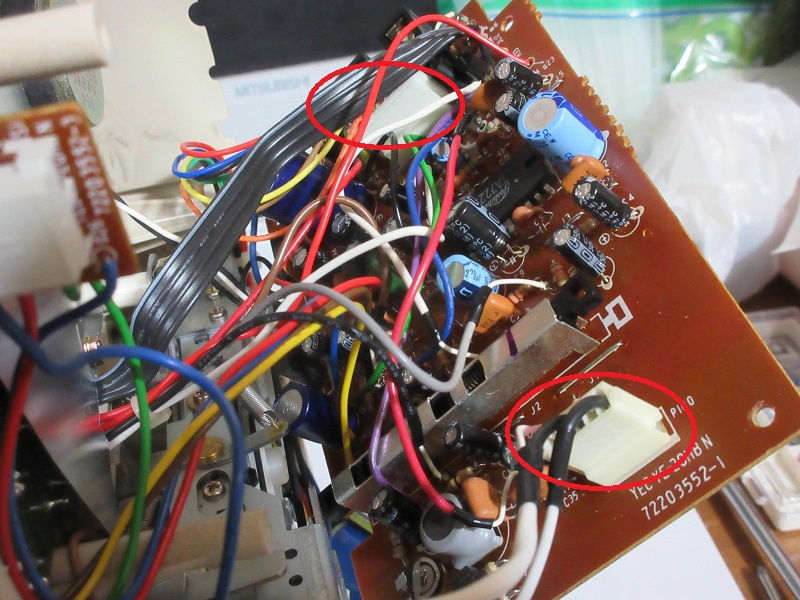

図５　外した基盤をひっくり返し、赤丸の２か所のコネクターを外します。

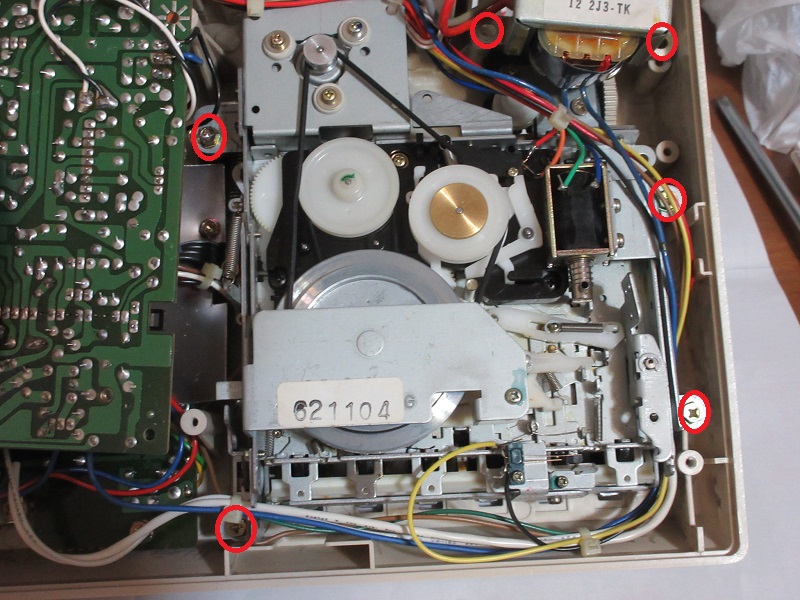

図６　電源トランス部分２か所（図はすでに外した状態）、メカ部分４か所のねじを外します。そしてそのまわりの結束バンドを すべて外すとメカ部分を取り外すことができます。

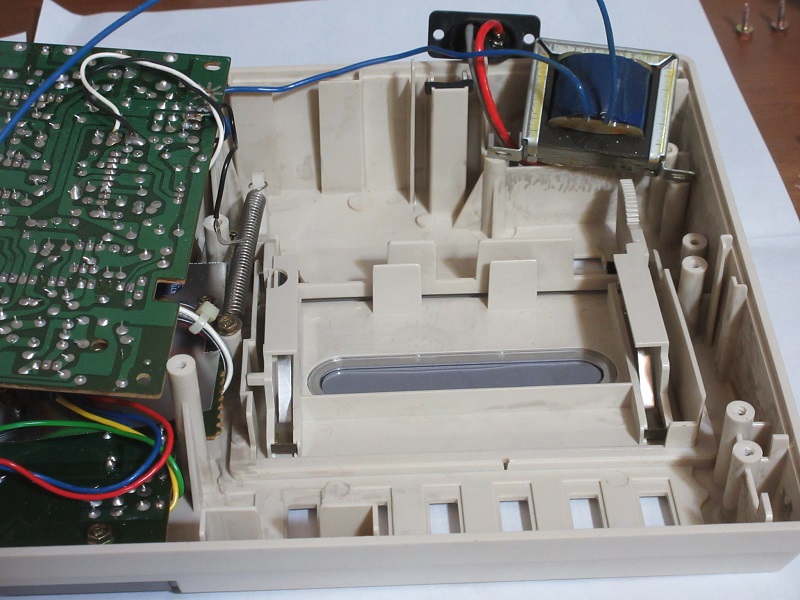

図７　メカ部分を取り外した本体です。

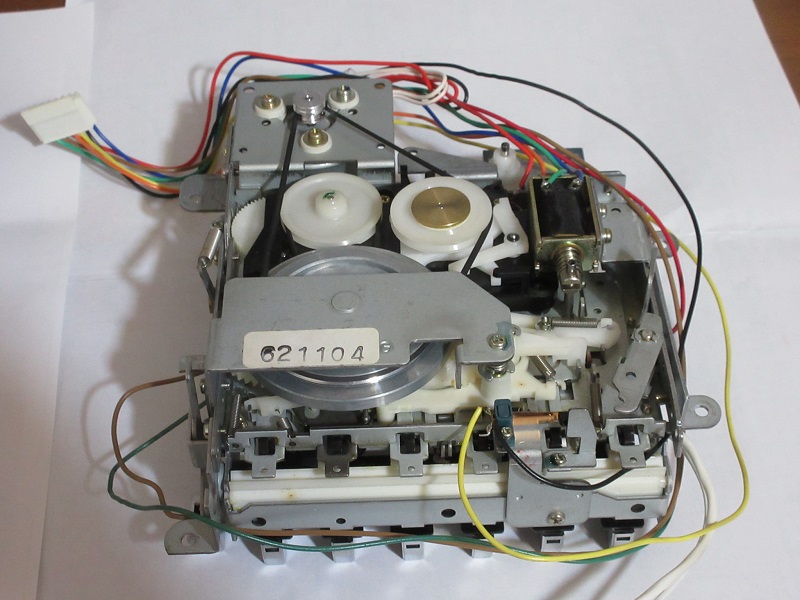

図８　メカ部分です。これでようやくゴムの交換ができます。

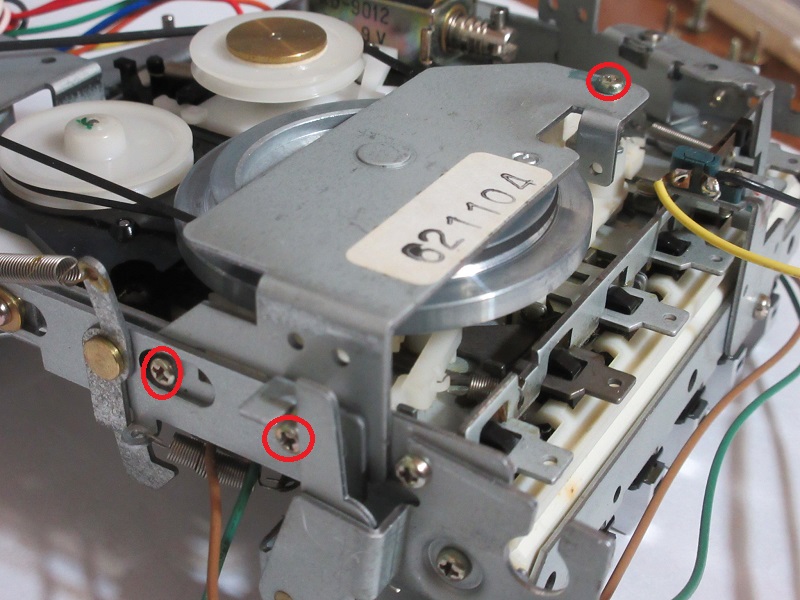

図９　ゴムを交換するために、赤丸印の３か所のねじを外します。

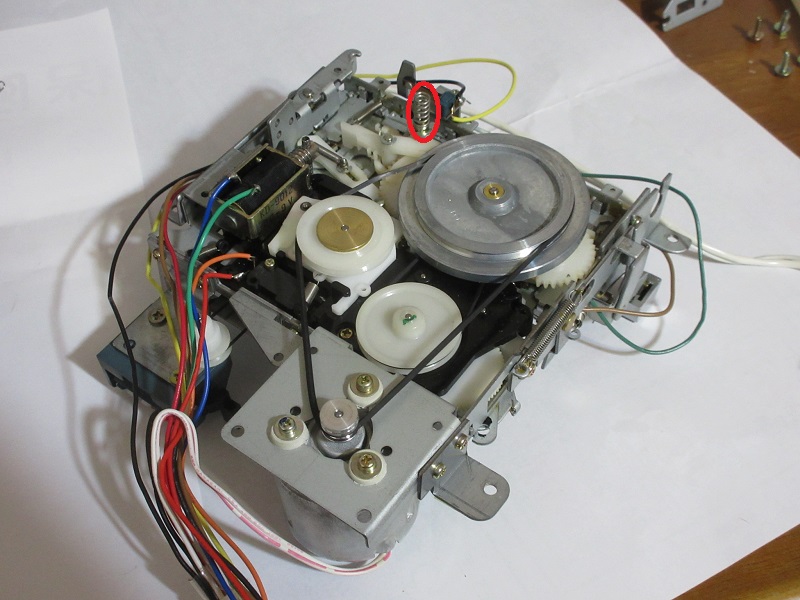

図１０　ねじを外してカバーを取った状態です。ここで注意する点は、赤丸印のバネを無くさないことです。外して退避させておくとよいでしょう。

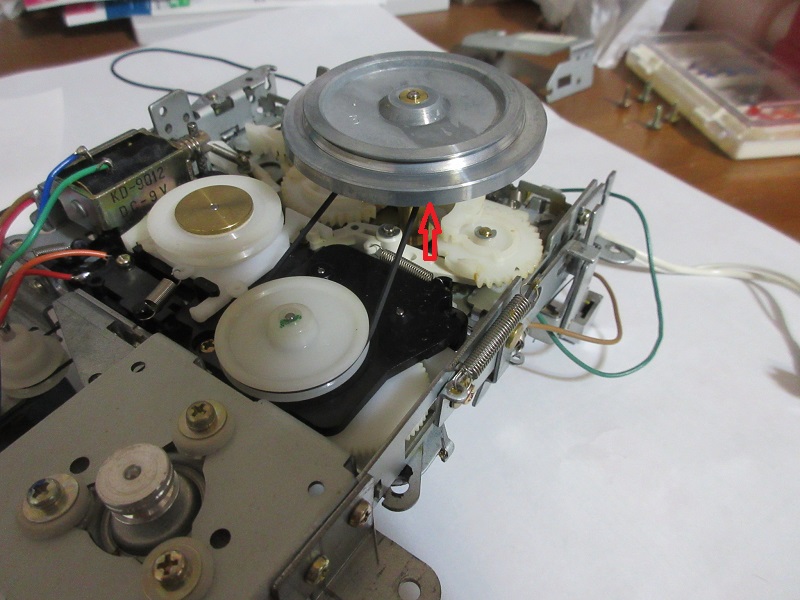

図１１　ゴムを外し、さらに中にあるゴムも交換するために中央のローラーを上に引き抜きます。

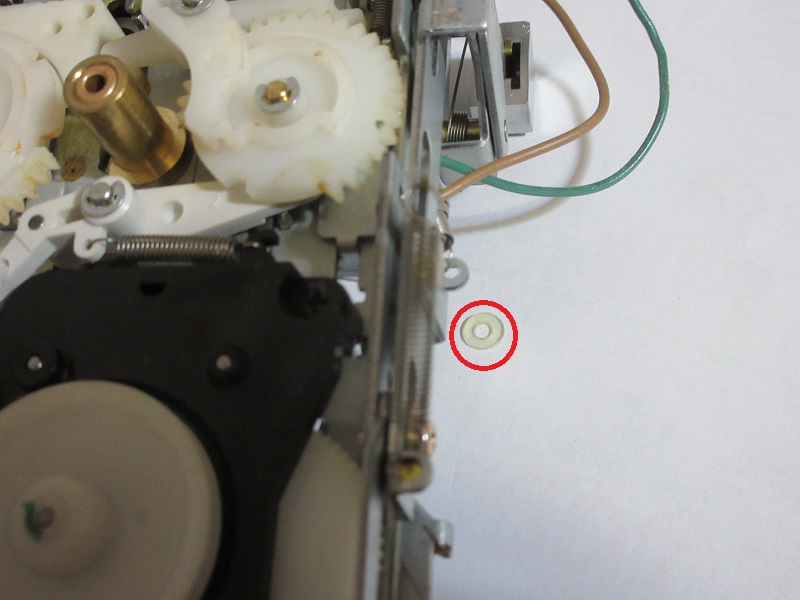

図１２　引き抜いた際、下に赤丸のリングが落ちてくるのでこれも無くさないように気を付けてください。

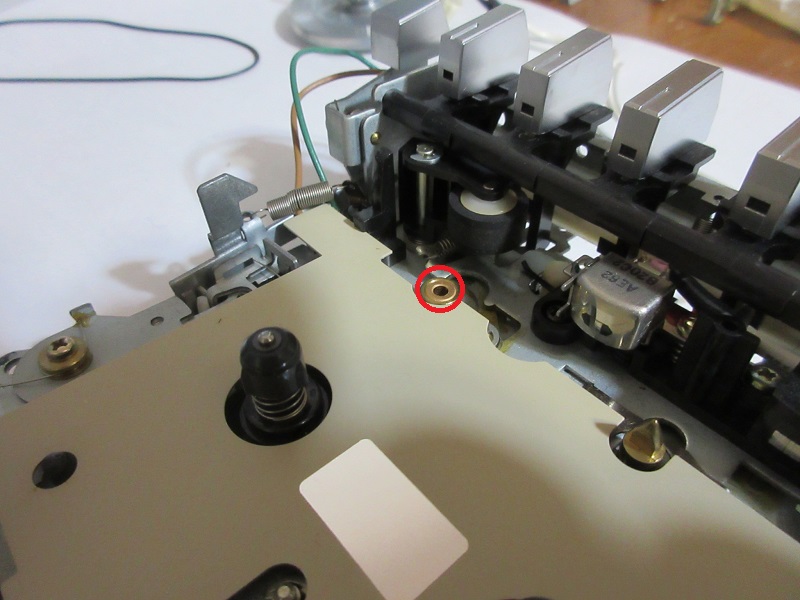

図１３　リングはこの部分に付いてました。

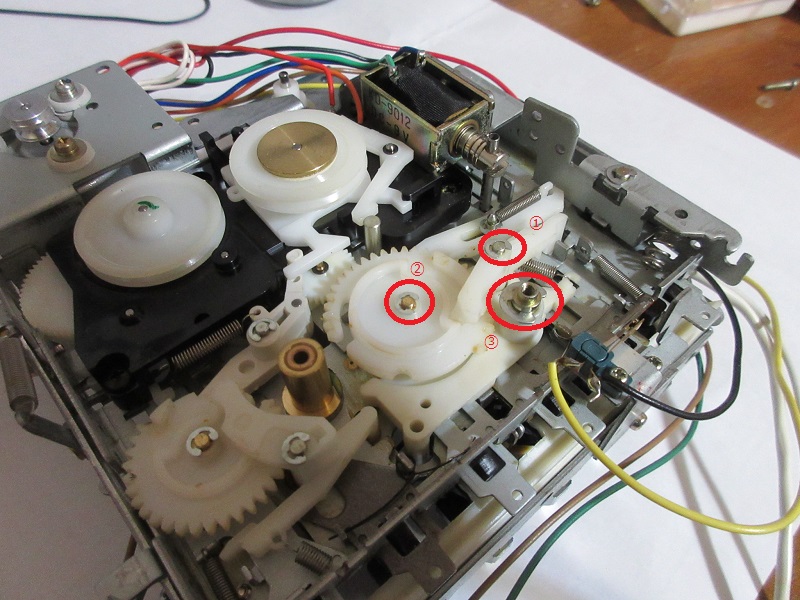

図１４　Eリングを�@から�Bまで順番に外します。手で押さえながら穴にマイナスドライバーを入れてこじ開けると取れやすいです。

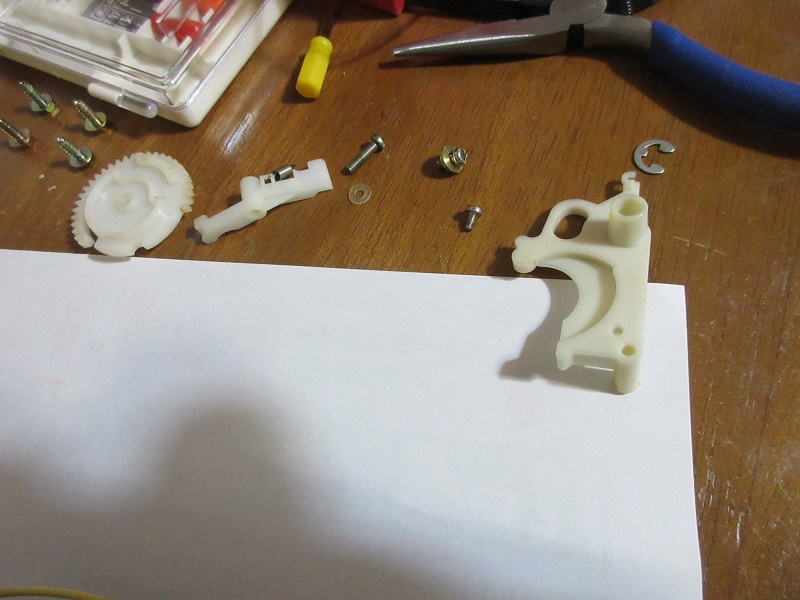

図１５　外した状態

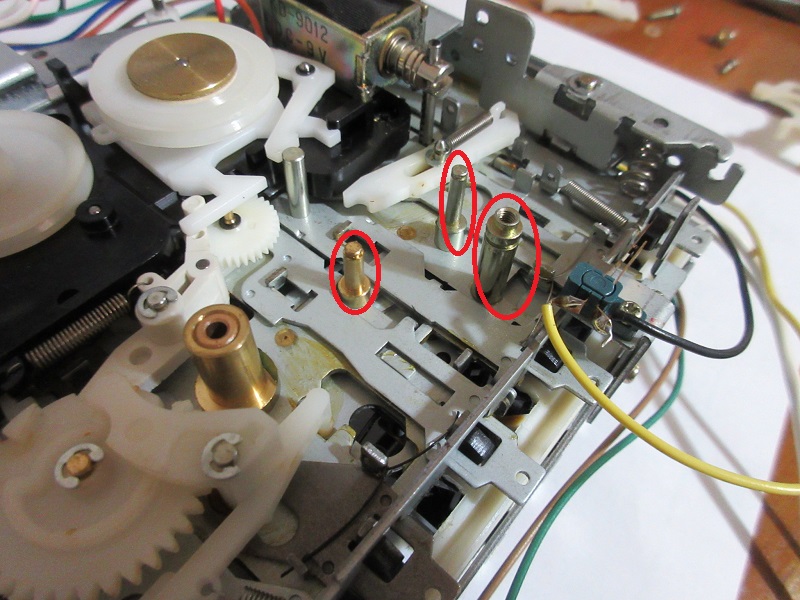

図１６　外した部分はグリスが固くなって動きが悪くなっていることが多いので、赤丸の部分を掃除します。

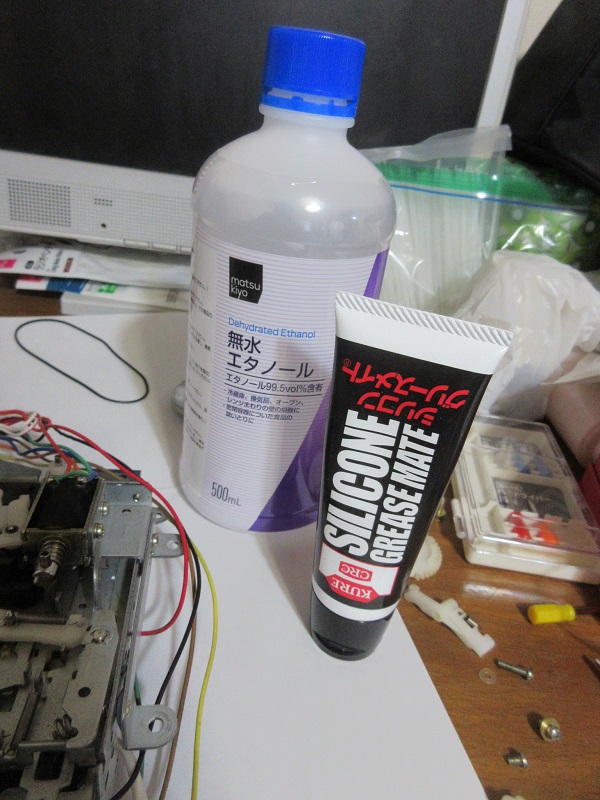

図１７　掃除には無水エタノールでこびり付いたグリスを取り除き、新たにシリコングリスを塗って再度ギアを取り付けます。

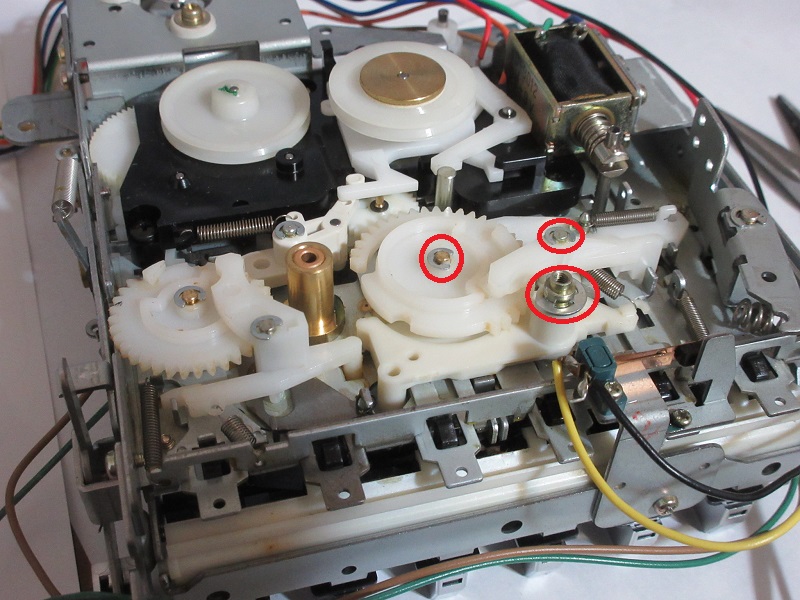

図１８　図１４の逆順でギアを取り付けます。Eリングはラジオペンチ等で押し込んではめ込みます。

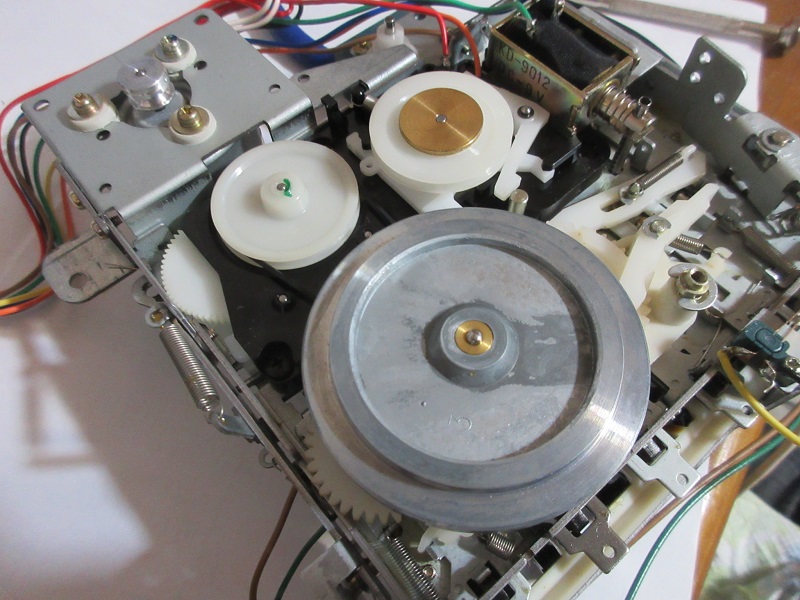

図１９　ローラー部分を取り付けます。このとき、新しいゴムベルトを一緒に取り付けます。サイズは千石通商で購入したφ45×0.95を使用しました。そのあと、外側のゴムベルトを取り付けます。こちらはφ80×1.2を使用しました。そして図９で外したカバーを取り付けメカ部分が完成しましたので、本体に取り付けます。図６で外した４か所のねじと、トランス部分の２か所のねじを取り付けます。

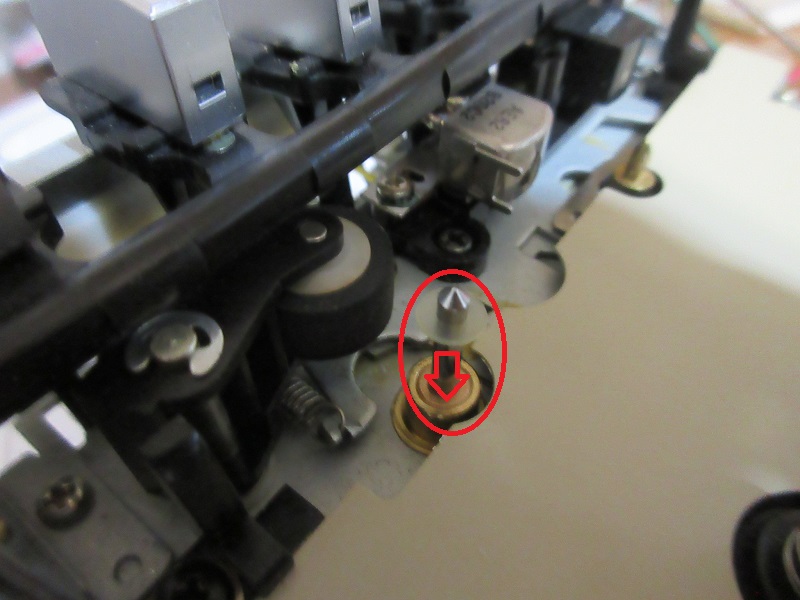

図２０　図１２で外したリングを取り付けます。上から下に押さえ込むように取り付けてください。

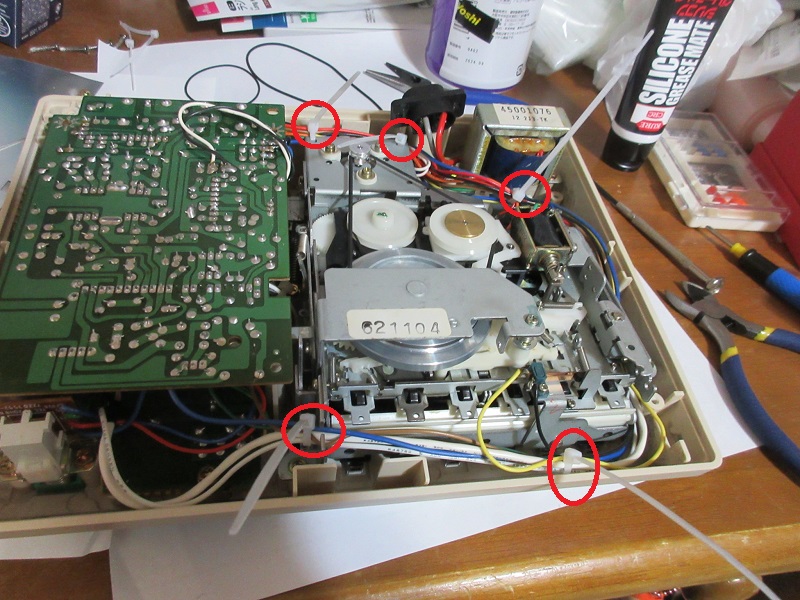

図２１　配線をまとめます。100均で買った新しい結束バンドを赤丸部分付近に取り付けます。配線をまとめたらバンドの長い部分を切って長さを調整します。

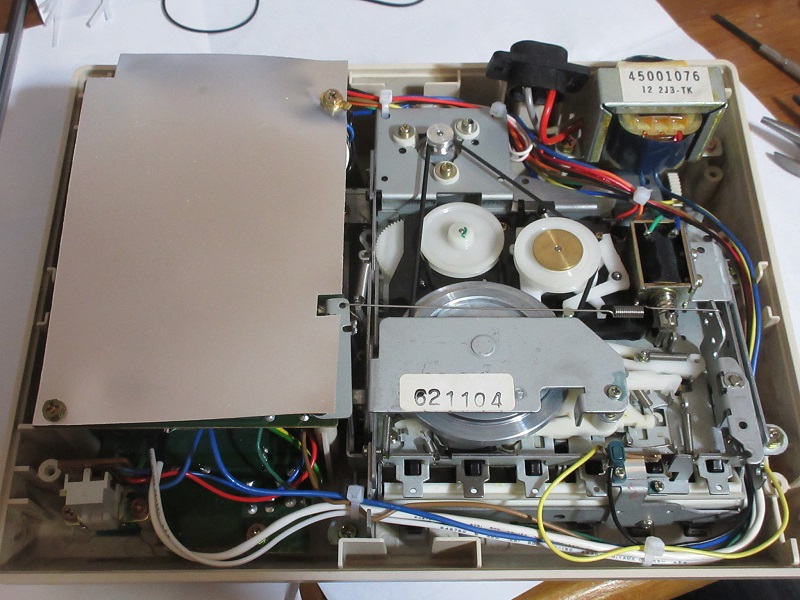

図２２　外した逆順でねじを取り付けます。最終的に取り付けた状態です。

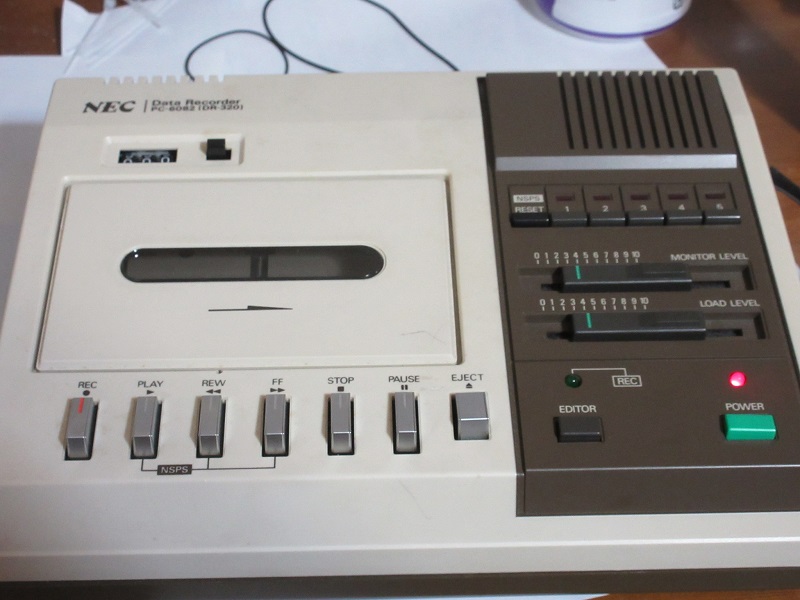

図２３　元に組み立てなおし、電源を入れてPLAYボタンを押すと見事復活し、正常にデータをロードすることができました。ほかのベルトはまだ使えそうだったのでそのままにしました。

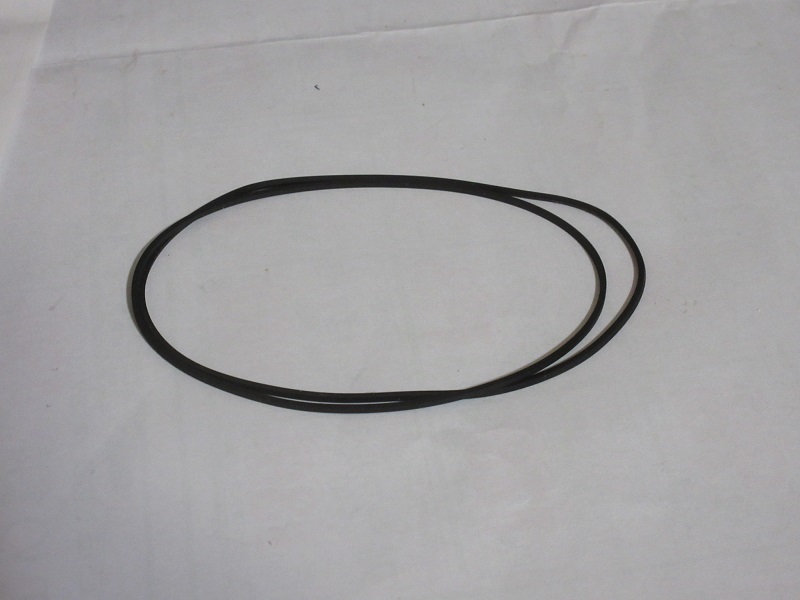

図２４　取り換え前後のゴムベルト。外側にあるのが交換前のベルトです。これだけ伸びてしまっては空回りするわけです。

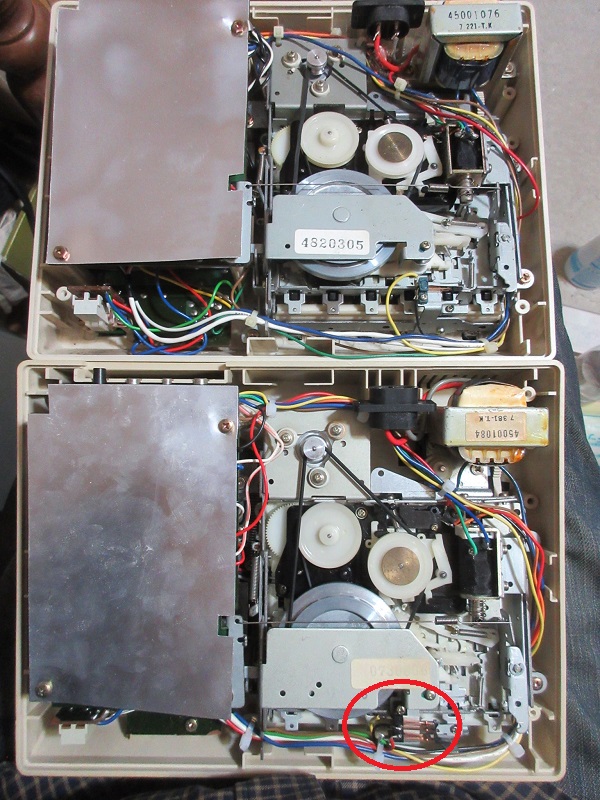

図２５　DR321と比べたもの。上が6082,下がDR321です。ほとんど変わりませんが下に回路がついているくらいであとは変わりません。

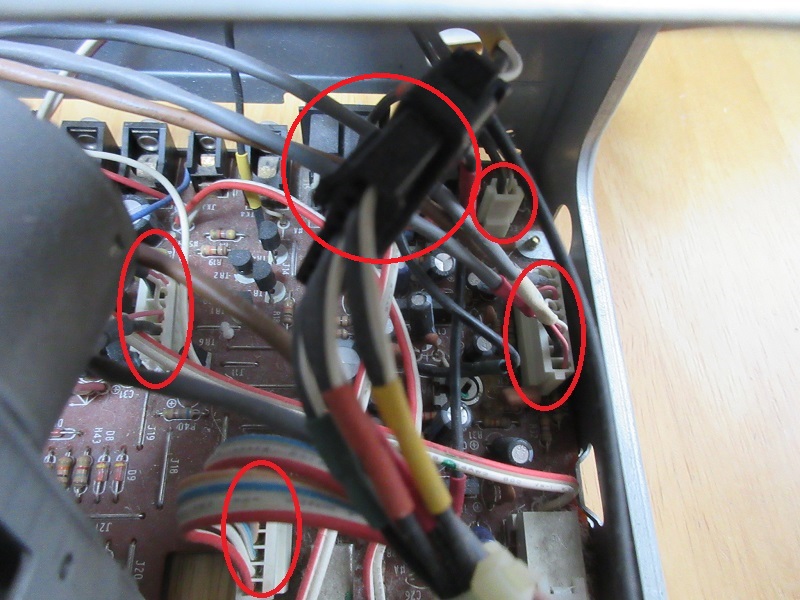

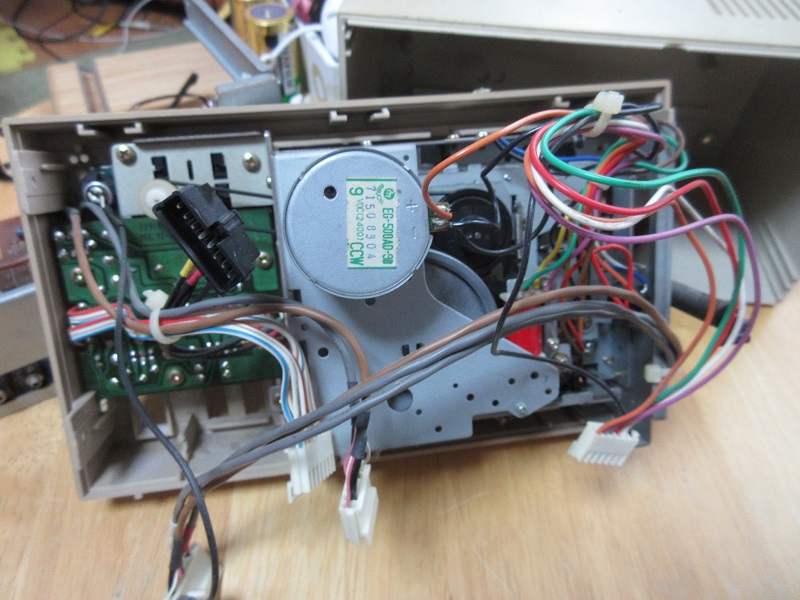

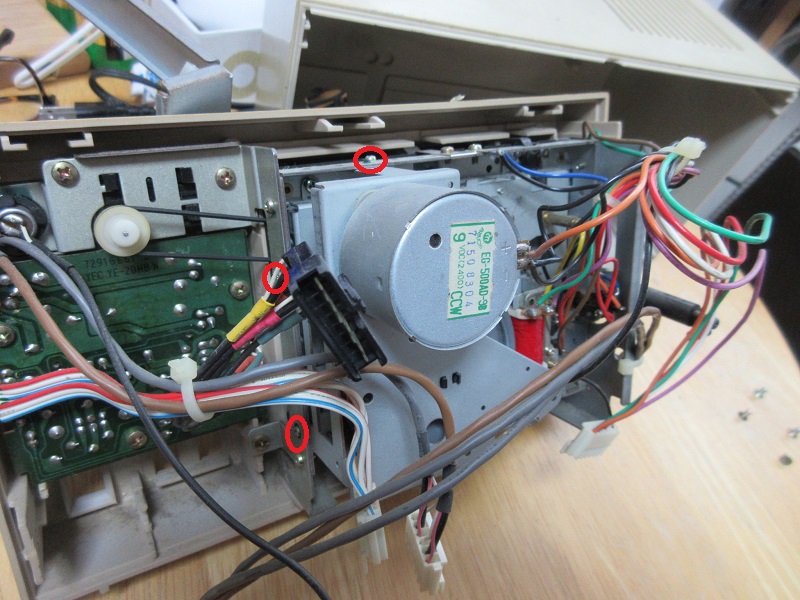

図２６　続いてPC-DR330のゴムベルト交換です。同じく背面のねじ４つを外します。次に、６か所のコネクターを外します。手前の黒のコネクターと赤丸の白のコネクター４か所と・・・

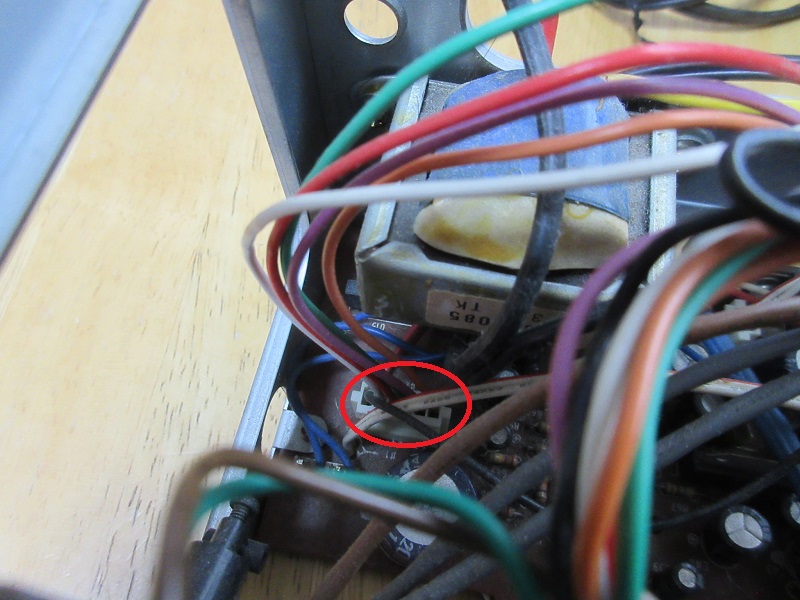

図２７　赤丸の５か所目の白のコネクターを外します。

図２８　メカ部分を外した状態です。

図２９　赤丸部分のねじを外し、カバーを外します。

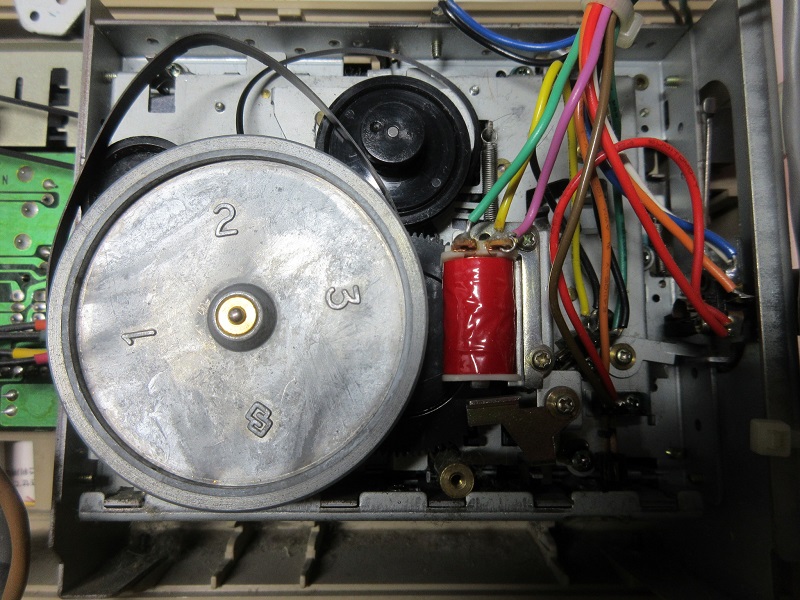

図３０　ローラー部分が出てきますので、ゴムを取り換えます。長いほうはφ55×0.5×5を使用、短いほうはφ40×0.95を使用しました。

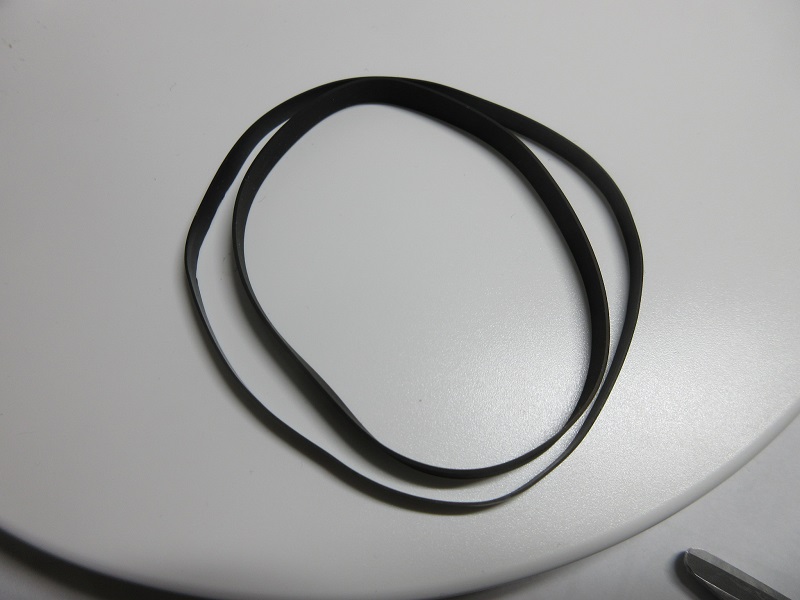

図３１　外側が取り換え前、内側が新しいもの。完全に伸びきっていることがわかります。

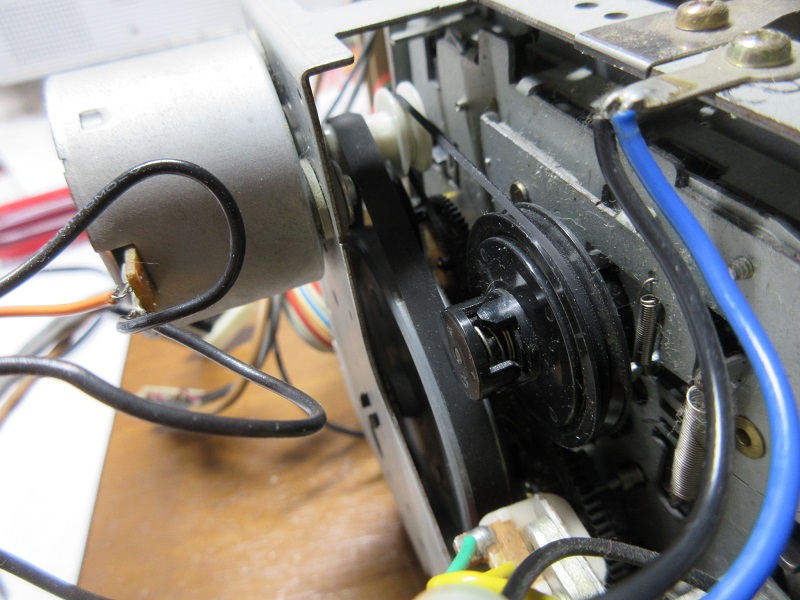

図３２　ゴムベルトを取り付けた状態。このあと逆順にねじやコネクターを取り付けて完成です。ほかのゴムベルトはまだ使えそうだったのでそのままにしました。
