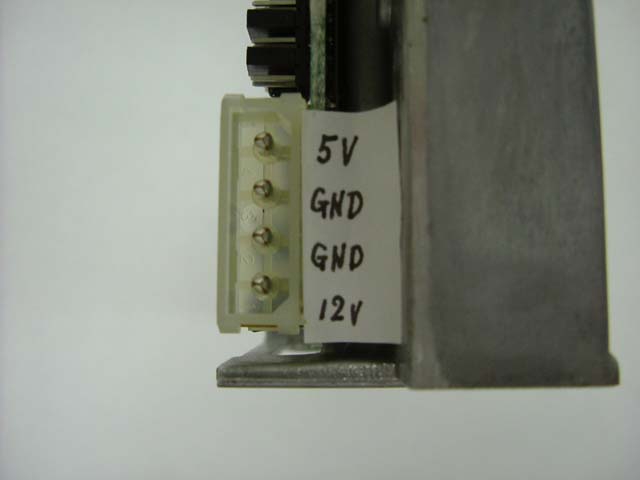

図２　５インチドライブの電源部分のアップです。この二つをつなげば、裸ドライブのまま増設ドライブは動きます。

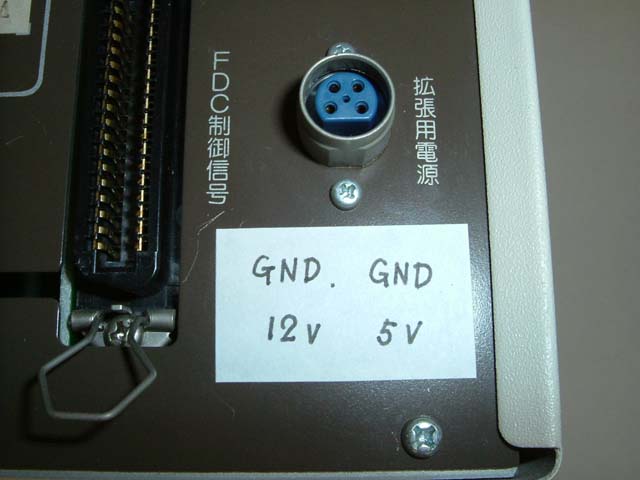

拡張用電源の下にＧＮＤ、ＧＮＤ、１２Ｖ、５Ｖと張り紙がしてありますが、これは、青い部分の４つの穴の位置がこのようになっているという意味です。

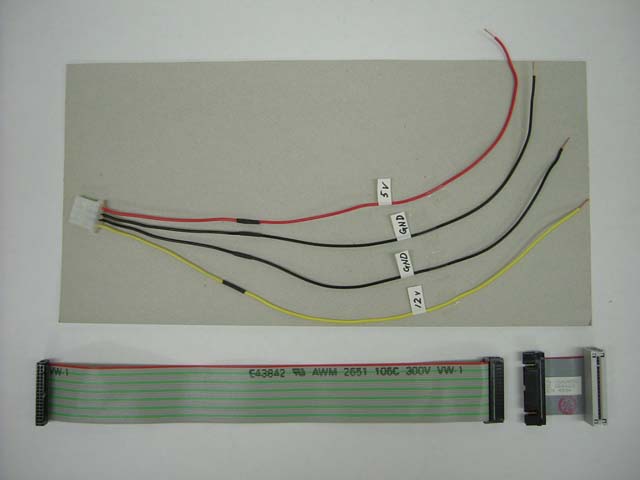

図３　裸ドライブに接続するケーブルです。上の写真は電源ケーブルです。下の写真は右側が５インチと３．５インチを変換するケーブルです。
それに左側のフラットケーブルをつなげます。

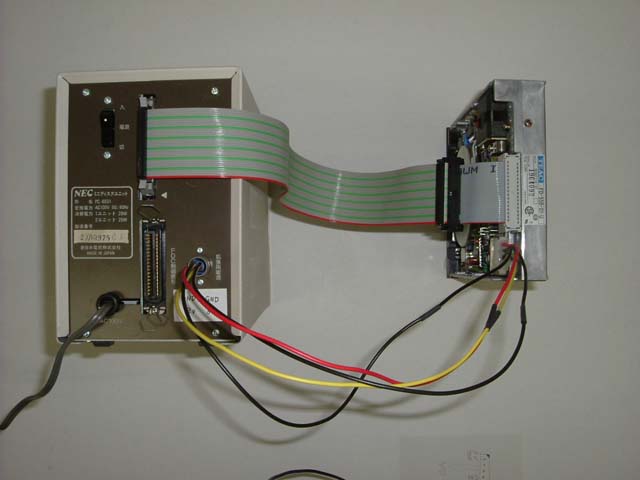

図４　ＰＣ−６０３１と裸ドライブを接続したところです。ここで大切なことがあります。大変重要なことです。
裸ドライブのディップスイッチは、０にします。増設でドライブ２だから・・・・なんて思わず、０に合わせます。
これでちゃんと動きます。簡易ＰＣ−６０３２の完成です。それでは実際に動かしてみましょう。

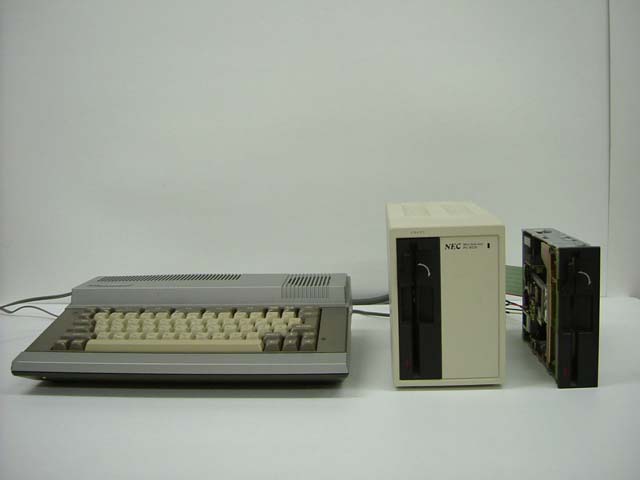

図５　正面から撮った図です。

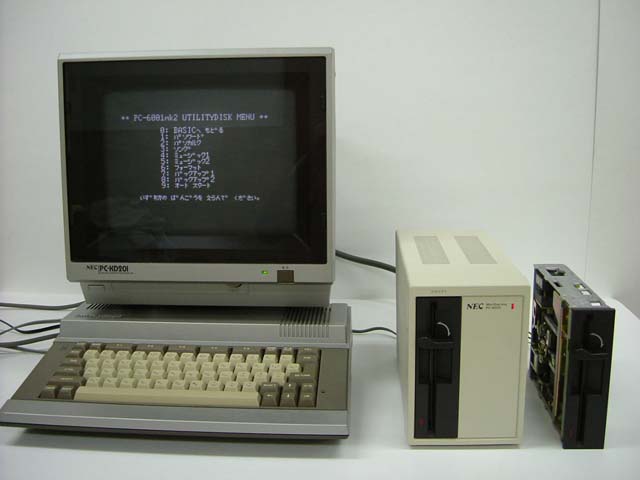

図６　ユーティリティを立ち上げました。さて動かしてみましょう。

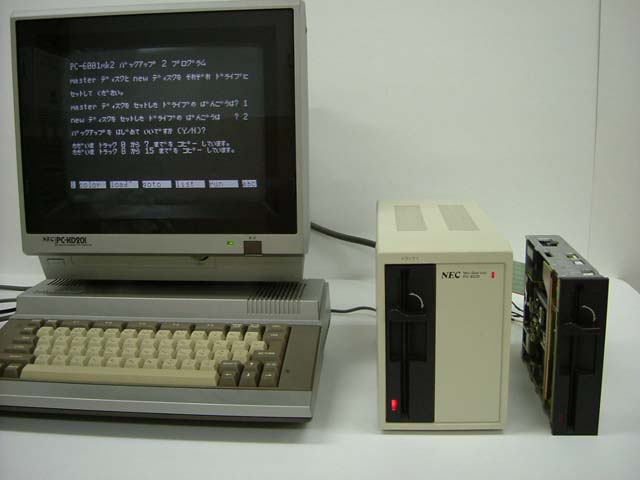

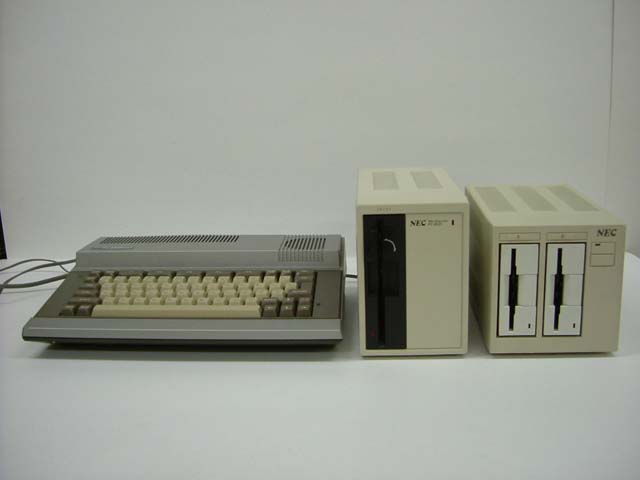

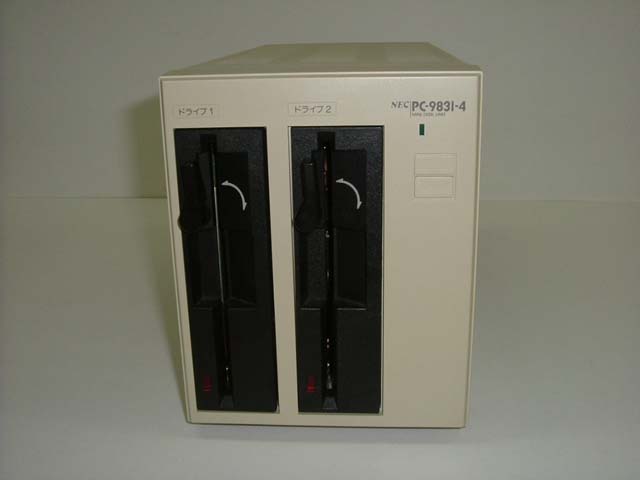

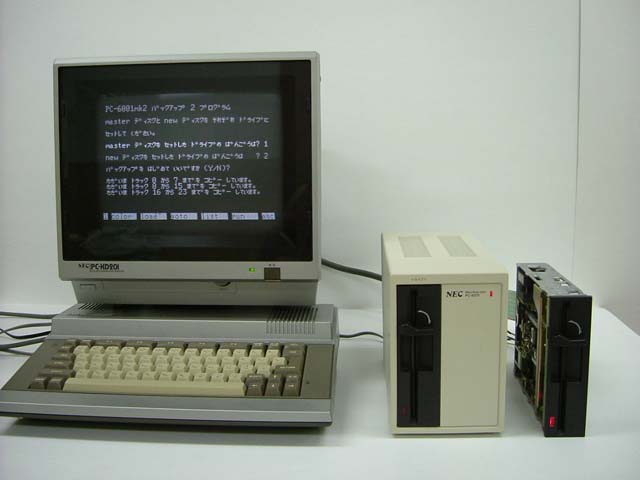

図７、８　ドライブ１、ドライブ２のアクセスしているところです。

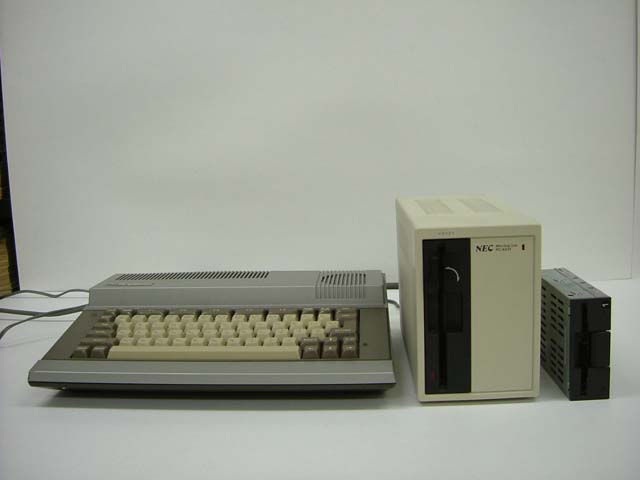

図９　蛇足ですが、増設を３．５インチにしてもＯＫです。

図１０　先ほど増設ドライブのディップスイッチを０に合わせる・・・・と強調しました。
それならば、ＰＣ−６６０１で使った５インチのドライブはドライブ１のディップスイッチが０なのだから、
これはそのままＰＣ−６０３２もどきに使えるではないかということに気がつきます。

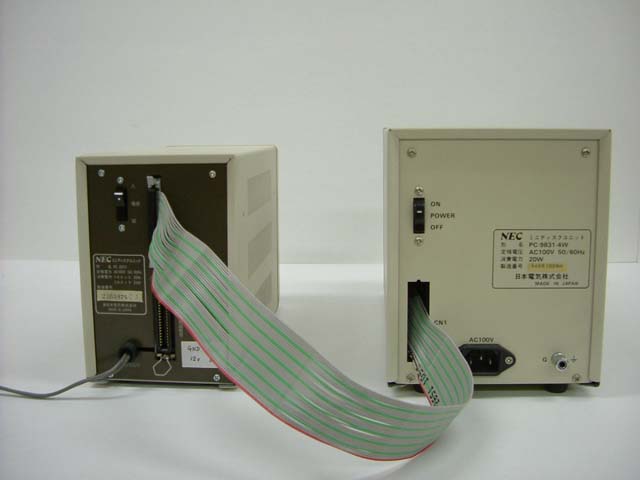

図１１　ＰＣ−６０３１に接続したところです。今度は、拡張用電源に接続する必要はありません。

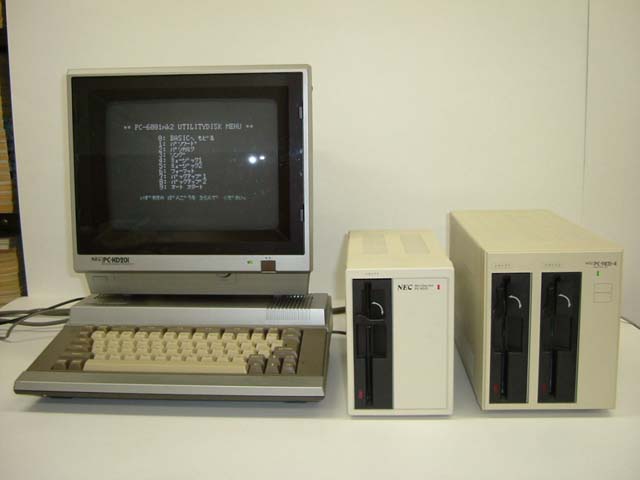

図１２　ユーティリティを立ち上げたところです。

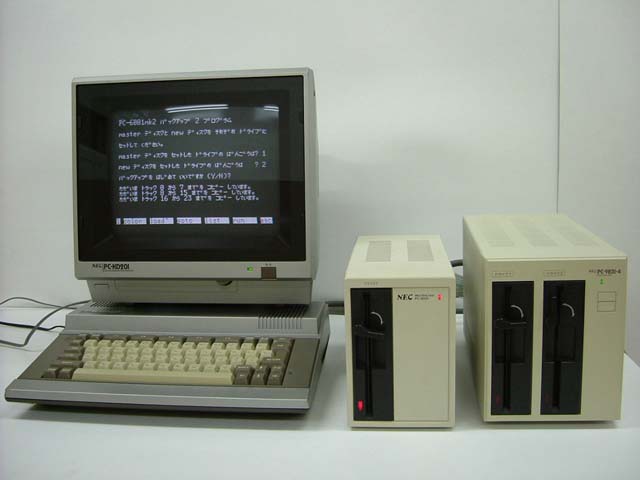

図１３　ドライブがアクセスしているところです。ＰＣ−９８３１−４Ｗの方の筐体ドライブですがドライブ２は、今回の場合使えません。

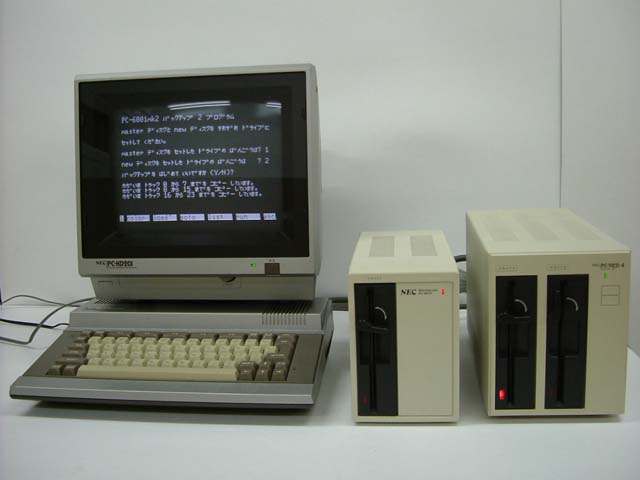

図１４　ドライブ２も、ディッブスイッチを０にすれば使えます。ｆｉｌｅｓ ３ とすればアクセスします。
しかし、それだとＰＣ−６６０１で使えなくなるし、それに、ドライブ３も必要ありません（笑）

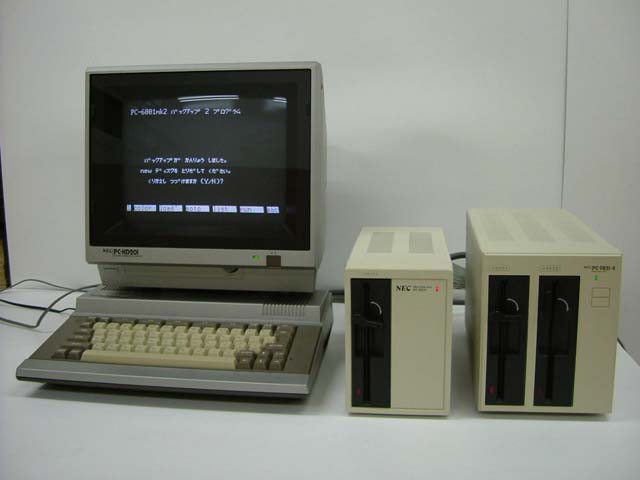

図１５　無事に終了したところです。

図１６　増設を３．５インチに変えても使用出来ますということです。
このとおり、５インチから３．５インチにコンバートでき、また、その逆も可能です。
ＰＣ−６６０１で作った３．５インチのドライブと５インチのドライブは、こういうところにも生きてきます。

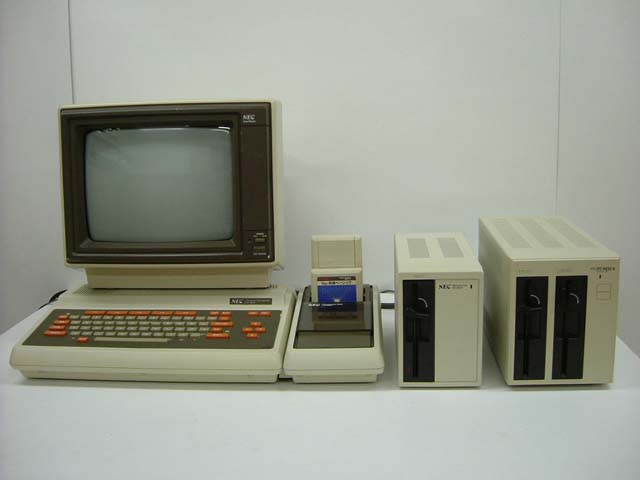

図１７　他の２機種についての様子です。ＰＣ−６００１でも、この増設ドライブは 見事に動いてくれました。

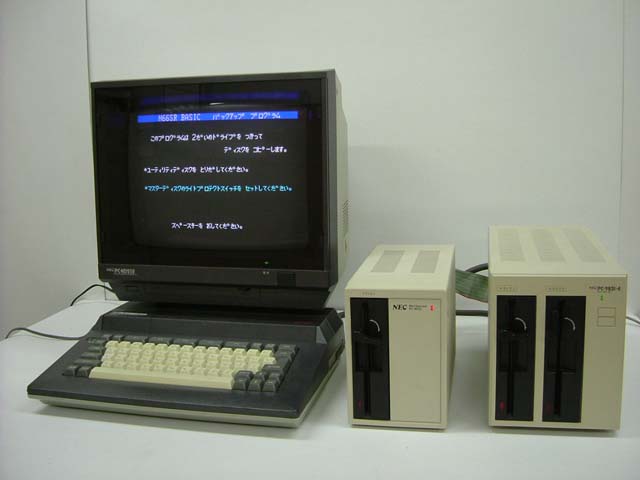

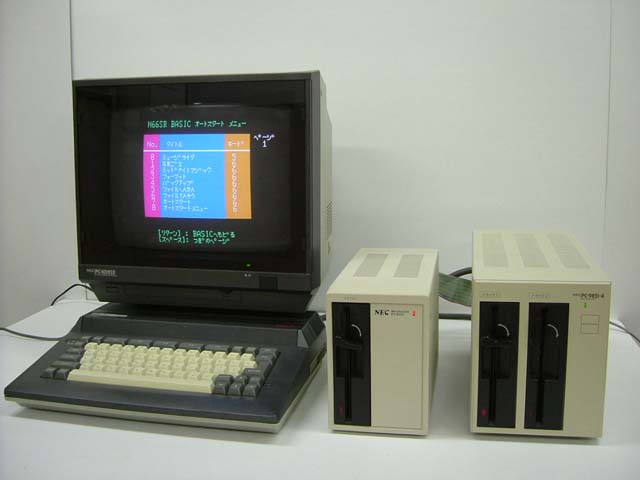

図１８　今度は、ＰＣ−６００１ｍｋ�UＳＲです。１枚目の写真は、ユーティリティディスクを立ち上げた画面です。
ここで、４を入力しますと次の画面（２枚目の写真）です。
「このプログラムは ２だいのドライブを つかってディスクを　コピーします。」
というメッセージが出てます。このメッセージが出ましたらドライブ２も認識していることになります。

図１９　実際に実行しますとドライブ１からドライブ２にコピーされます。
